Trong công nghệ điện tử hiện nay, LED RGB là một sản phẩm khoa học không thể thiếu để áp dụng cho nhiều mục đích khác nhau trong công việc. Mà một sản phẩm thông dụng được mọi người thuận miệng gọi tên đó là đèn LED RGB, vậy để có thông tin cụ thể hơn về đèn LED cũng như công nghệ RGB như thế nào, chúng ta sẽ tìm hiển từng bước một như sau.
.
1. Đèn Led RGB là gì?
1.1 - Khái niệm LED RGB.
- Trong lĩnh vực điện tử thì bất cứ màu sắc nào cũng có 3 thành phần cơ bản. Đó là màu đỏ – R(Red), màu xanh lá – G(Green) và màu xanh dương – B(Blue).
- Biến thể giữa 3 màu cơ bản này đã tạo ra nhiều màu khác nhau. Và có thể nói là có vô vàn các màu sắc khác nhau được tạo ra từ 3 màu sắc xanh lá – đỏ – xanh dương. Từ đó chúng ta sẽ rút ra được khái niệm về led RGB là gì?
- Như vậy, tổng hợp lại thì Led RGB là sự phối hợp về cường độ ánh sáng của 3 nguồn ánh sáng cơ bản là: Màu đỏ (Red), màu xanh lá (Green) và màu xanh dương (Blue). Dựa vào sự phối hợp trên có thể tạo ra được Led có khả năng đổi màu bằng cách ghép 3 ánh sáng nêu trên lại với nhau. Trong đó, phân tích cụ thể ra ta sẽ có thông tin bên dưới .
- Led là hệ thống chiếu sáng được hình thành từ nguồn ánh sáng bán dẫn để tạo ra ánh sáng.
- Led RGB là sự phối hợp về cường độ ánh sáng của 3 nguồn ánh sáng cơ bản là: Màu đỏ (Red), màu xanh lá (Green) và màu xanh dương (Blue).
- Dựa vào sự phối hợp trên có thể tạo ra được Led có khả năng đổi màu bằng cách ghép 3 ánh sáng nêu trên lại với nhau.
Đèn LEG RGB là gì?
Led RGB cung cấp phương tiện kiểm soát và thay đổi màu sắc của ánh sáng trong các rạp chiếu phim, buổi hòa nhạc và các câu lạc bộ. Tuy nhiên, chúng cũng được áp dụng trong sản xuất tại một số khâu và bộ phận quan trọng tại nhà xưởng.

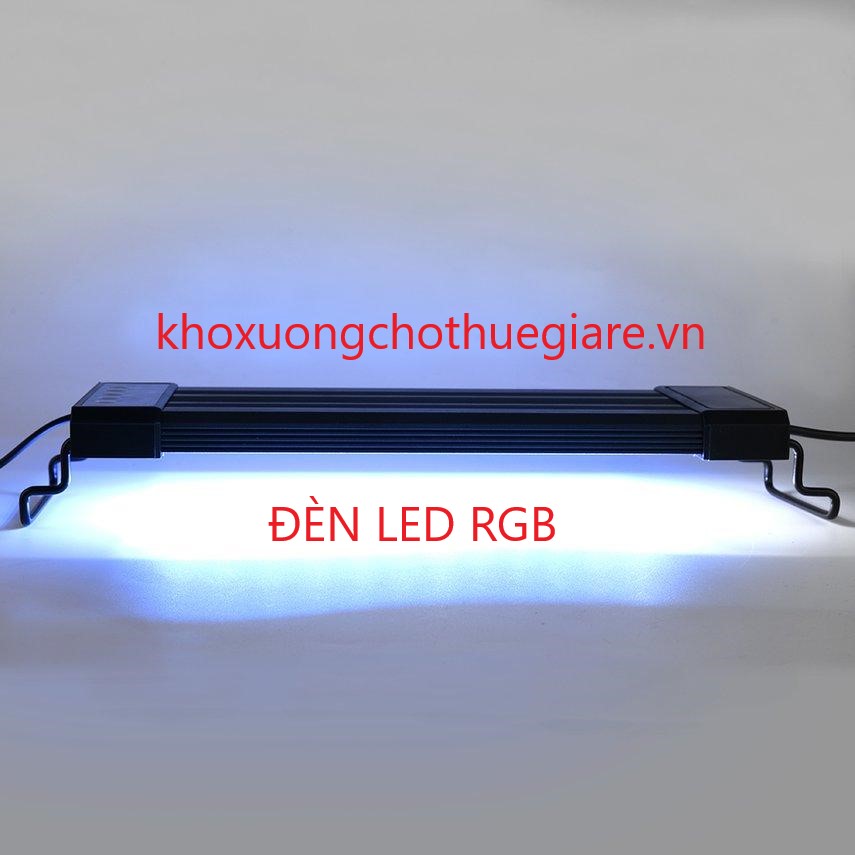

1.2 - Đèn LED RGB.
- Đèn Led RGB là loại đèn led có màu ánh sáng đa sắc với khả năng đổi màu linh hoạt.
- Đèn led RGB rất hữu ích trong việc sử dụng ánh sáng cho các sân khấu, các câu lạc bộ khiêu vũ và ánh sáng tại các sân khấu ngoài trời.
- Khi sử dụng trong một khu vườn, Led RGB có thể được ứng dụng để thêm một bộ màu thay đổi cụ thể theo màu sắc của từng khu vực cảnh quan ngoài trời.
- Đèn RGB ánh sáng tuyến tính là loại ánh sáng có thể uốn cong tạo hình theo lập trình có sẵn. Loại đèn này thường ứng dụng trong trang trí nhạc nước, đài phun nước,…
- Đèn RGB rửa tường được sử dụng trong trang trí kiến trúc làm thay đổi màu sắc của 1 bức tường hoặc tạo đường viền màu sắc cho tòa nhà.
- Đèn RGB ánh sáng trực tiếp có kiểu ánh sáng chiếu thẳng từ đèn đến vật cần được chiếu sáng. Ví dụ: Đèn rọi cột RGB, đèn âm đất RGB,…
- Trong ứng dụng sản xuất tại các nhà xưởng, đèn Led RGB được lắp đặt để cảnh báo một số khu vực đặc biệt mà chỉ có chuyên viên mới có thể vào như phòng thí nghiệp, trạm điện, hay những khu vực nguy hiểm...vv... Đây cũng là điều mà các nhà cho thuê kho xưởng tphcm thường khuyên các nhà sản xuất nên dùng vì nó thật sự hữu ích.
1.3 - Dây LED RGB.
Khi đèn led RGB được chế tạo thành dạng dây thì đã tạo ra nhiều thuận lợi, tiện ích cho việc trang trí, cũng như dán viền của biển quảng cáo sản phẩm trên phố hoặc biển cảnh báo nguy hiểm trong kho xưởng hoặc một số nơi cần thiết.

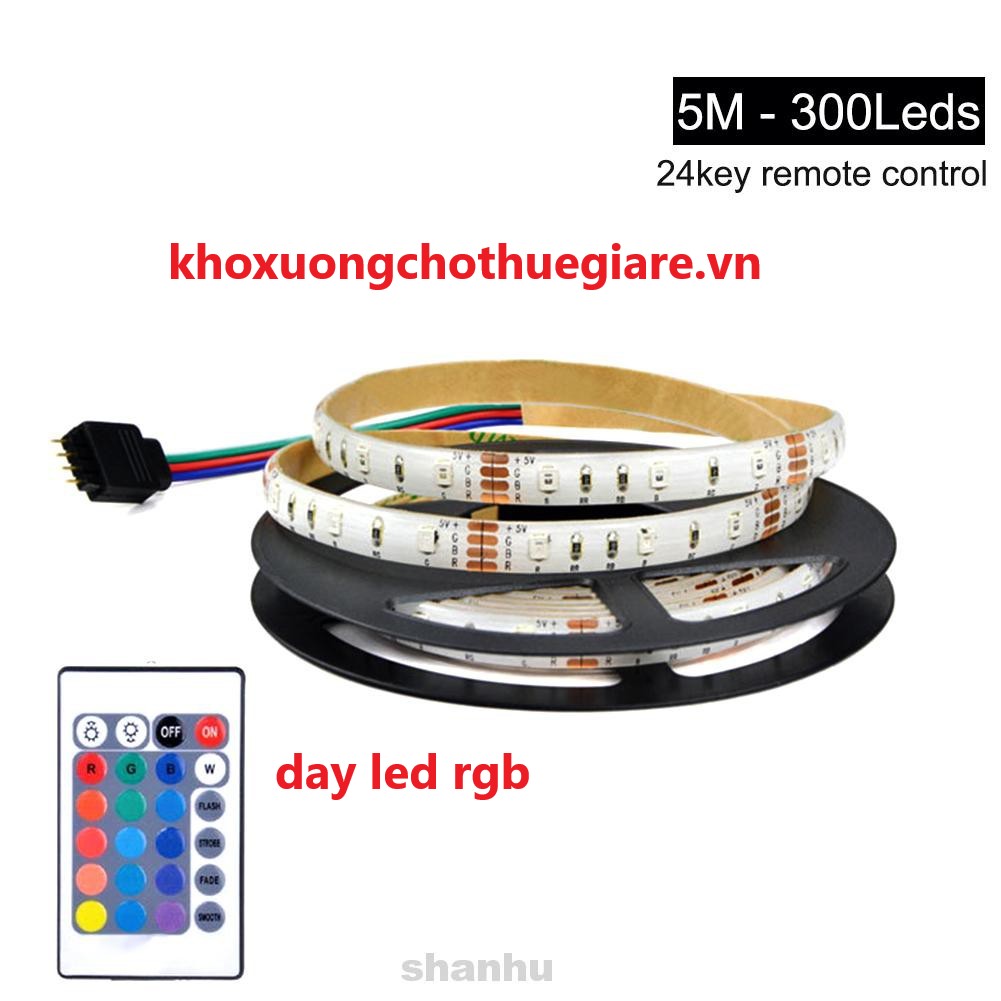

Dây LED RGB.
-Bộ dây LED RGB được sản xuất ra có nhiều khích thước và chiều dài khác nhau tùy theo mục đích sử dụng.
- Thường bộ dây đèn LED RGB có độ dài 2M dán màn hình, bàn, tường,…. trang trí cực đỉnh
- Các bộ dây đèn LED RGB thường sẽ đi kèm bộ gồm 1 điều khiển chỉnh màu – nhiều đoạn dây LED RGB 50cm – nhiều đoạn dây nối bẻ góc – 1 đầu cắm USB 5V
- Các loại đèn dây này thường sẽ có thể chỉnh đc 16 màu đơn và 4 chế độ nháy
- Khi thiết kế, các nhà sản xuất thường cho dây LED có bọc silicon tăng độ bền và chống nước
- Quy trình lắp đặt cực đơn giản với băng dính 2 mặt phía sau dây LED.
1.4- Fan LED RGB.
Khi công nghệ đèn Led được ứng dụng vào công nghệ chế tạo máy tính sẽ tạo ra những sản phẩm hét sức ấn tượng và đẹp mắt, giúp cho sản phẩm có thể bán chạy trên thị trường nhanh nhất có thể. Một trong những ứng dụng đó chính là FAN LED RGB, một dạng fan tản nhiệt của máy vi tính. Chức năng của Fan LED RGB thường được thí nghiệp trước tại các nhà xưởng sản xuất linh kiện máy tính trước khi đưa ra thị trường.

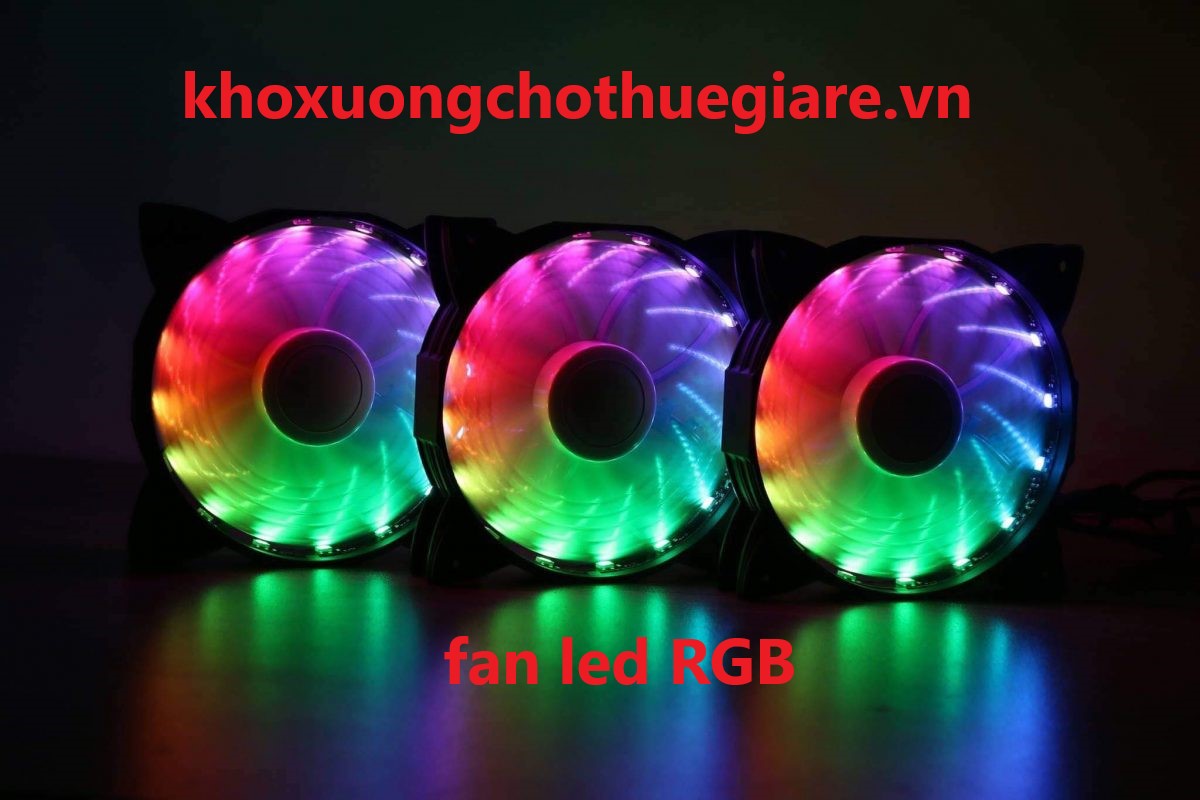

Fan LED RGB.
- Ta có thể xem qua 1 sản phẩn có áp dụng FAN LED RGB là bộ quạt tản nhiệt LED RGB rainbown 16 triệu màu cùng 366 hiệu ứng chuyển màu làm cho bộ máy tính được lắp đặt sẽ lung linh nổi bật và thật phong cách.
- Fan thiết kế với 2 vòng led ( dual riing) kết hợp cùng cánh fan màu trắng nên tạo ra hiệu quả ánh sáng rất tốt. - Remote điều khiển từ xa dùng sóng RF cho khả năng phát và nhận tín hiệu với khoảng cách xa và xuyên vật cản tốt
. - Tuổi thọ cao: 20,000 giờ hoạt động.
- Trục quạt sản xuất theo công nghệ Hydro Bearing đem lại độ bền cao cùng khả năng hoạt động vô cùng êm ái. - Độ ồn thấp (23db).
- Tốc độ gió lớn (1100-1800rpm). Hướng dẫn lắp đặt:
- Lắp quạt vào bộ Hub theo thứ tự liên tục từ Fan1 -> Fan10. - Kết nối dây nguồn vào Hub điều khiển với bộ nguồn của máy tính theo dạng Molex 4pin. - Bật remote và điều khiển các hiệu ứng và tốc độ theo ý muốn.
Ngoài ra, thì Fan LED RGB còn được áp dụng lắp đặt trong nhiều lĩnh vực và sản phẩm khác quan trọng, nhằm phục vụ tối ưu cho con người.

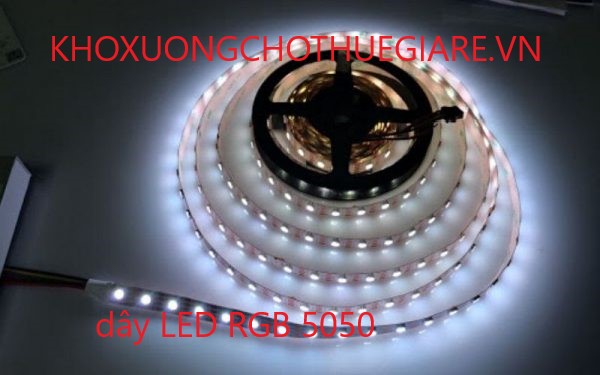

1.5 - LED RGB 5050.
Đèn LED RGB 5050 cũng là một trong các sản phẩm của dây led rgb, được các nhà xưởng sản xuất ra nhằm phục vụ cho nhiều mục đích khác nhau của con người.
Led RGB 5050 là dòng led SMD 5050 với công nghệ dán bề mặt. Chip có khả năng đổi màu đa dạng với nhiều hiệu ứng màu sắc ánh sáng khác nhau. Loại led này được ứng dụng rất đa dạng trong các dòng đèn trang trí như đèn led dây đổi màu, đèn led dưới nước đổi màu, đèn chiếu cây đổi màu…
Đèn led dây 5050 RGB là một siêu phẩm trong danh mục đèn led dây, Ánh sáng phát ra nhờ công nghệ led phát quang, sử dụng không tỏa nhiệt, độ bền cao, chiều dài của dây cắt được không giới hạn, thích ứng mọi nhu cầu sử dụng. Đèn led dây 12v sử dụng nhiều cho trang trí chữ nổi bảng quảng cáo, dán tủ quầy kệ…
Đèn led dây 5050 nhiều màu với bề mặt thiết kế lớp keo silicon trong, giúp bảo vệ tốt cho mắt led, phía sau led dây 5050 có phủ một lớp keo dán 3M thích ứng cho dán tủ quầy kệ. Hệ thống dây sử dụng bo mạch bằng đồng giúp đèn có tuổi thọ cao ánh sáng chuẩn, có chỉ số lumens cao, đạt 60 – 70 lumen/wart và co thể điều chỉnh màu thông qua ICE và remot. Hệ thống đèn led dây 5050 RGB Sử dụng điốt phát quang cho ánh sáng tốt và đặc biệt không tỏa nhiệt trong quá trình thắp sáng. dây thiết kế chỉ dùng được trong nhà, không sử dụng được ngoài trời.
1.6- LED RGB 4 chân.
Khác với các dòng Led thường, Led RGB có 4 chân, trong đó có 1 chân dương chung và 3 chân âm riêng cho từng màu (R - red - đỏ, G - Green - Xanh lá, B - Blue - Xanh dương). Có thể nói đây là sự kết hợp của 3 màu led và thay đổi màu sắc bằng việc điều khiển các chân của Led, thông thường ta sẽ dùng xung PWM.
Góc nhìn: khi ta lại gần nguồn sáng thì góc nhìn sẽ rộng, do đó sẽ phân biệt được những chi tiết nhỏ, nên cần ghép 3 điểm lại gần với nhau thì việc phối hợp màu sẽ không bị phát hiện ra. Nhưng ở khoảng cách xa hay nguồn sáng hay bị che chắn bởi lớp vật liệu mờ ( Mica, Kính bắn cát...) thì các điểm gần sẽ trở thành 1 điểm mà mắt không thể phân biệt được, nên ta có thể tạo ra sự phối hợp đa sắc màu bằng cách ghép những LED đơn có 3 màu cơ bản(R,G,B) để cho giá thành thấp hơn và linh hoạt hơn vào những ứng dụng đòi hỏi công suất sáng cao: Sàn nhảy, Hộp đèn đổi màu...
Thời Gian phối màu: Việc phối màu không nhất thiết ba màu cùng sáng vào một thời điểm, ta có thể cho sáng tuần tự các màu theo thời gian. Nên với đặc điểm này ta có thể dùng phương pháp thay đổi độ rộng xung(PMW) để biểu diễn cường độ sáng của từng màu. Điều này sẽ làm cho mạch điện trở nên đơn giản và chi phí rẻ.
1.7 - Bàn Phím LED RGB.
Các hãng điện tử và máy tính còn liên kết với các nhà xưởng sản xuất để cho ra đời rất nhiều sản phẩm bàn phím có ứng dụng gắn đèn LED RGB, mà ta thường quen gọi là bàn phím led rgb. Với bàn phím LED RGB này, sẽ giúp cho người sử dụng máy tính được chiêm ngưỡng vẻ đẹp của ánh sáng đẹp ra còn có thể kích thích sự sáng tạo khi làm việc.
Bàn phím Led RGB được thiết kế với việc sử dụng đèn Led RGB, cho phép thể hiện tất cả các màu sắc trên cùng một bóng. Led RGB bàn phím có ba hình dạng phổ biến là hình tròn, hình vuông và hình dẹt. Trong đó, led bàn phím hình tròn được cho là phổ biến và dễ dàng tìm kiếm nhất.
1.8 - Mua LED RGB.
Trên thị trường hiện nay, sản phẩm này đã rất thông dụng, được trưng bày và bán nhiều tại các cửa hàng đồ điện, nên không khó để tìm mua. Cũng dựa trên mục đích sử dụng mà người mua LED RGB sẽ đặt mua với chiều dài và kích cỡ khác nhau.
Sản phẩm được bán rộng rãi trên thị trường với nhiều mức giá khác nhau, phù hợp với khả năng tài chính của người cần mua LED RGB. Giá chip led RGB công suất nhỏ thường dao động từ 1.000 đồng – 10.000 đồng. Những công suất cao hơn, giá led RGB có thể dao động từ 19.000 đồng – 100.000 đồng/led. Giá led giữa các đơn vị cung cấp sẽ có sự chênh lệch tùy vào nhiều yếu tố như: thương hiệu led, chất lượng, chính sách bảo hành.
2. Cấu tạo và đặc điểm ánh sáng của đèn LED RGB.
2.1 - Cấu Tạo.
- Khác với các dòng Led thường khác, Led RGB được cấu tạo gồm có 4 chân, trong đó bao gồm 1 chân dương chung và 3 chân âm cho từng màu riêng.Led RGB là sự kết hợp của ba màu led; màu sắc sẽ thay đổi dựa vào việc điều khiển các chân của Led; xung PWM là cách dùng phổ biến để điều khiển.
- Cấu tạo bao gồm 02 cực: Cực dương chung (Anode) và Cực âm riêng (Cathode) được ngăn cách nhau bởi một tinh thể vật liệu bán dẫn.
+ Cực dương chung (Anode): Chỉ có một chân cực dương.
+ Cực âm riêng (Cathode): Có 3 chân âm riêng cho 3 màu là màu Đỏ, màu Xanh lá cây và màu Xanh dương.
Khi có điện áp được đặt lên các điện cực, dòng điện sẽ đi từ anode sang cathode. Cường độ ánh sáng phát ra sẽ phụ thuộc vào khoảng cách năng lượng phát ra từ dòng điện.
2.2 - Đặc điểm.
2.2.1 - Về Độ Sáng.
Đối với những điểm sáng nhỏ và gần nhau thì công suất phát sáng sẽ nhỏ; góc chiếu sáng hẹp. Ví dụ: đèn led nháy, đèn led dây công suất nhỏ,… Khi ghép các led lại với nhau sẽ tạo ra công suất lớn, đáp ứng nhu cầu chiếu sáng trang trí cho không gian rộng. Ví dụ: led RGB dùng cho đèn led sân khấu, đèn led âm đất đổi màu.
2.2.2 - Góc mở sáng.
Ghép ba điểm lại gần với nhau thì việc phối hợp giữa các màu sẽ không bị phát hiện ra. Bởi khi ta lại gần nguồn sáng thì góc nhìn rộng và có thể phân biệt được những chi tiết nhỏ.
Nếu ở khoảng cách xa hoặc nguồn sáng bị các vật liệu mờ như kính, mica che chắn thì các điểm gần sẽ thành một điểm mắt thường không thể phân biệt.
2.2.3 - Thời gian phối màu.
Trong việc phối màu, không nhất thiết phải ba màu cùng sáng một lúc mà các màu có thể sáng theo tuần tự thời gian.
Sử dụng phương pháp thay đổi độ rộng của xung để tiến hành biểu diễn cường độ ánh sáng của từng màu.
Với ưu điểm này sẽ giúp cho mạch điện đấu nối đơn giản hơn và chi phí sản xuất led rẻ hơn.
3. Bộ điều khiển Led RGB.
Hệ thống LED RGB hiện tại bây giờ có thể điều khiển được bằng remote từ xa, hay còn gọi là bộ điều khiển LED RGB. Có thể dùng bộ điều khiển LED RGB để đổi hoặc cố định màu, chuyển đổi các hiệu ứng khác nhau. Ngoài remote ra, thì còn có một bộ nhận tín hiệu nữa, chính nhờ bộ nhận tín hiệu này mà có thể giúp thay đổi được mày sắc cũng như hiệu ứng theo ý muốn của người dùng.
Bộ điều khiển LED RGB.
4. Mạch điều khiển Led RGB.
4.1 - Mạch điều khiển của 1 Led RGB cơ bản.
Để có thể điều khiển các loại Led RGB cho ánh sáng theo ý muốn; thông thường sẽ sử dụng các loại mạch điều khiển với điện áp từ 5V đến 24V. Việc sử dụng mạch điều khiển này giúp điều chỉnh cường độ ánh sáng cho phù hợp với mục đích sử dụng.

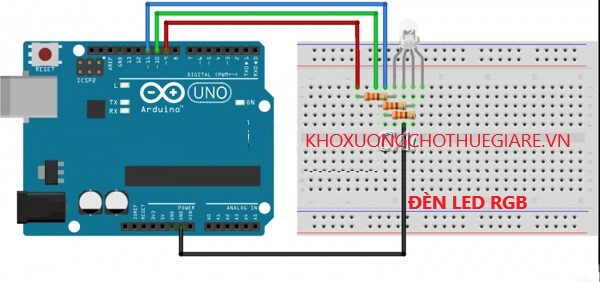

Hệ thống mạch điều khiển LED RGB.
4.2 - Mạch kết nối Led RGB tạo ra nhiều màu sắc khác.
Việc kết nối Led RGB tạo ra nhiều màu sắc thì chúng ta có thể sử dụng mạch vi điều khiển. Mạch này có thể đổi màu và tạo ra nhiều màu sắc khác nhau.

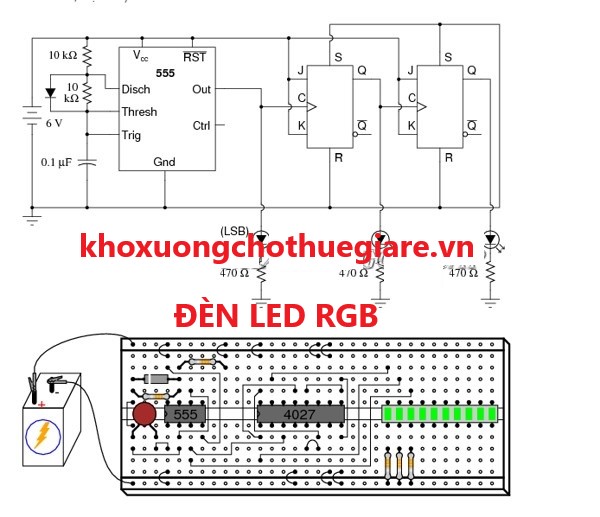

Mạch sẽ tạo ra 8 loại màu sắc cơ bản bao gồm: White – Red – Blue – Green – Magenta – Cyan – Yellow – Black tuần tự chỉ với IC555; và Fliplop kép 4027 mà không cần vi điều khiển hay mạch dây.
Hệ thống mạch nối tạo màu sắc của LED RGB.
5. Ứng dụng trong nhà xưởng sản xuất.
Trong khi các nhà cho thuê kho xưởng tại tphcm tiếp đón các nhà đầu tư kinh tế trong và ngoài nước ghé thăm và thuê kho xưởng để sản xuất kinh doanh các loại mặt hàng, họ cũng được giới thiệu về các mặt hàng đèn LED RGB và chức năng của nó. Chúng có thể dùng để trang trí trong 1 số nơi troi văn phòng làm việc, dùng cho việc lắp đặt biển cảnh báo nguy hiểm, cháy nổ trong 1 số khu vực hạn chế nào đó trong công ty. Ngoài ra còn có những đèn LED chỉ chuyên dùng cho nhà xưởng.
5.1 - Yêu cầu về chiếu sáng trong nhà xưởng.
Nhà xưởng thông thường rất lớn, có chứa người đông được lợp kín nên ánh sáng mặt trời ít chiếu vào được. Do đó, ánh sáng từ đèn rất quan trọng để chiếu sáng trong xưởng. Chiếu sáng trong nhà xưởng có những đặc biệt như:
- Ánh sáng phải đủ độ sáng để công nhân có thể nhìn rõ từng linh kiện trong lúc sản xuất.
- Ánh sáng của đèn chiếu sáng không được làm sai lệch màu của sản phẩm, nếu làm sai màu rất ảnh hưởng đến tiến độ sản xuất.
- Hệ thống đèn chiếu sáng trong nhà xưởng phải tuyệt đối an toàn về điện, vì đây là nơi tập trung đông người nên việc để xảy ra cháy nổ là rất nguy hiểm. Do đó, chủ đầu tư nên chọn nhà thầu cơ điện có uy tín để thi công công trình.
- Bền bỉ với môi trường sản xuất: Đây có lẽ là yếu tố được chủ đầu tư quan tâm rất nhiều, nếu sản phẩm bền chủ đầu tư sẽ không mất chi phí cũng như thời gian để thay thế, sửa chữa.
Bên cạnh những yêu cầu riêng của nhà xưởng, thì lắp đặt đèn sưởi trong nhà xưởng còn gặp những khó khăn như: Bụi, nhà xưởng nóng hoặc lạnh, độ ẩm trong nhà xưởng cao và nhiều nhà xưởng có độ rung động lớn.
5.2- Dùng đèn LED chiếu sáng trong công nghiệp là tốt nhất.
Ngày nay, đèn Led công nghiệp đang dần chiếm ưu thế hơn so với các loại đèn cũ trước đây để dùng chiếu sáng nhà xưởng bởi những ưu điểm sau:
- Độ sáng của đèn Led công nghiệp có độ ổn định cao, ánh sáng được tạo ra bởi vật liệu bán dẫn.
- Đèn Led công nghiệp có thể sử dụng nguồn điện trực tiếp để phát sáng mà không cần dùng tăng phô, chuột kích.
- Dải công suất rộng, quy mô chiếu sáng rất linh hoạt, có thể chiếu sáng cho cả những diện tích rất lớn (vài trăm nghìn m2) với đòi hỏi độ rọi cao.
- Hoạt động tốt trong điều kiện từ 40 đến 60°C.
- Bộ đèn có chỉ số chống bụi, chống ẩm cao, hoạt động tốt trong điều kiện bụi và ẩm trong nhà xưởng sản xuất.
- Đèn Led công nghiệp chịu va đập, chịu rung rất tốt vì không có cấu tạo ống kính chân không như các đèn truyền thống.
- Độ hoàn màu cao, rất thích hợp phục vụ cho cả các xưởng in, xưởng sơn.
- Hệ số an toàn cao vì đèn không đốt nóng và toả nhiệt rất ít. Hiệu điện thế cho đèn lại rất thấp (2.4 V – 12 V).
- Kinh tế, tiết kiệm năng lượng vì hiệu suất phát sáng cao (150 lm/w); tuổi thọ trung bình 50.000 giờ; ánh sáng có tính điều hướng cao tăng tỉ lệ ánh sáng hữu dụng.
- Đèn LED nhà xưởng không có các tia bức xạ làm ảnh hưởng đến con người. Đèn LED phù hợp với môi trường làm việc nhà xưởng có trần cao. Đèn LED không làm ảnh hưởng tới sức khỏe của công nhân giúp cho năng suất làm việc của công nhân tăng lên, hiệu quả trong sản xuất cao lên.
- Với những hệ thống lắp đặt chiếu sáng khác, mỗi ngày hệ thống sẽ thải ra môi trường một lượng CO2 rất lớn, ảnh hưởng không nhỏ tới sức khỏe con người. Hệ thống chiếu sáng bằng đèn LED sẽ hạn chế đáng kể lượng khí này.
- Thiết kế chắc chắn, khó vỡ.
- Quy mô chiếu sáng càng lớn, yếu tố tiết kiệm năng lượng càng quang trọng.
- So với việc sử dụng các loại đèn huỳnh quang, đèn cao áp, hiện tại đèn LED công nghiệp có giá thành thiết bị ban đầu cao hơn, nhưng tổng chi phí chiếu sáng (bao gồm tiền thiết bị, tiền điện, tiền công duy trì chiếu sáng trong thời gian tuổi đời sản phẩm) của đèn LED công nghiệp chỉ bằng 50% – 75% các loại đèn kể trên.
